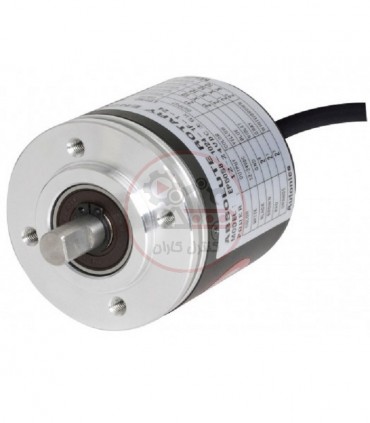

انکودر آتونیکس EP50S8-1024-2F-N-24

برند:
1 تومان
موجودی استعلام شود
مرجع:
EP50S8-1024-2F-N-24
دوست داشتن0
افزودن به فهرست علاقه‌مندی‌ها
توضیحات

انکودر افزایشی آتونیکس مدل EP50S8-1024-2F-N-24 دارای بدنه‌ای با قطر 50 میلی‌متر و شفت بیرونی با قطر 8 میلی‌متر می‌باشد. دقت خروجی (زولوشن) این انکودر 1024 می‌باشد.خروجی EP50S8-1024-2F-N-24 به صورت کد Binary بوده و دارای سیگنال خروجی از نوع NPN است.همچنین مقادیر این انکودر در جهت ساعت گرد افزایش می یابد. نحوه اتصال این انکودر به‌صورت سیمی می‌باشد.



ویژگی‌های انکودر EP50S8-1024-2F-N-24 آتونیکس

انکودر EP50S8-1024-2F-N-24 انکودری مناسب برای اندازه‌گیری زاویه، موقعیت، چرخش، سرعت، شتاب و مسافت می‌باشد. قطر بدنه ‌این انکودر 50 میلی‌متر و قطر شفت آن 8 میلی‌متر می‌باشد. منظور از خروجی NPN این است که خروجی این انکودر در وضعیت سطح بالا(H)،  اتصال باز و در سطح پایین(L)، صفر ولت (زمین) می باشد.این ویژگی زمانی مفید است که ولتاژ تغذیه باهم برابر نباشند.

حداکثر تعداد پالس در یک ثانیه (پاسخ فرکانسی) EP50S8-1024-2F-N-24 برابر 35 کیلوهرتز است. ولتاژ تغذیه‌ی این انکودر 24-12 ولت DC می‌باشد. لرزش و شوک‌های واردشده به انکودر ممکن است باعث ایجاد پالس‌های اشتباه شود؛ بنابراین باید در مکان نصب انکودر دقت کرد. EP50S8-1024-2F-N-24 می‌تواند در محیطی با دمای 10- تا 70 درجه سانتی‌گراد با رطوبت 35 تا 90 درصد به‌درستی عمل کند. کابل متصل به این انکودر کابلی 15 رشته و با طول 2 متر است. پایه نصب انکودر و کوپلینگ پلاستیکی، از لوازم جانبی همراه انکودر هنگام خرید می‌باشد. وزن کامل این انکودر برابر 120 گرم است.



مشخصات انکودر های سری EP50S با نحوه نام‌گذاری

مانند سایر محصولات آتونیکس، از روی کد و نام انکودر های آتونیکس می‌توان برخی از مهم‌ترین مشخصات و ویژگی‌های انکودر را دریافت کرد. در شکل زیر نحوه کدگذاری انکودر های سری EP50S مشخص‌شده است.





نحوه اتصال سیم‌های انکودر

در جدول زیر نحوه اتصال انکودر و سیم بندی خروجی و تغذیه آن آمده است تا نصب را برای کاربران راحت کند.



چه نکاتی را در خرید انکودر باید در نظر گرفت؟

  • نوع انکودر موردنیاز (نسبی، افزایشی، مطلق)
  • اندازه قطر انکودر و قطر شفت انکودر و همچنین شکل ظاهری
  • دقت و نوع سیگنال خروجی
  • نوع و مقدار ولتاژ تغذیه
  • نوع شفت انکودر (شفت بیرونی، شفت داخلی)



ابعاد انکودر سری EP50S8-1024-2F-N-24

 از جایی که اندازه انکودر در کاربرد دستگاه‌های مختلف بسیار مهم است اندازه آن در شکل زیر آمده است.

جزئیات محصول
EP50S8-1024-2F-N-24

مشخصات

انکودر - نوع قطعه
انکودر مطلق
انکودر - نوع شفت
شفت بیرونی
انکودر - قطر
50mm
انکودر - قطر شفت
8mm
انکودر - ولتاژ تغذیه
12-24V DC
انکودر - دقت
1024
انکودر - خروجی
Binary
انکودر - نوع سیگنال خروجی
NPN
انکودر - نوع اتصال
سیمی
