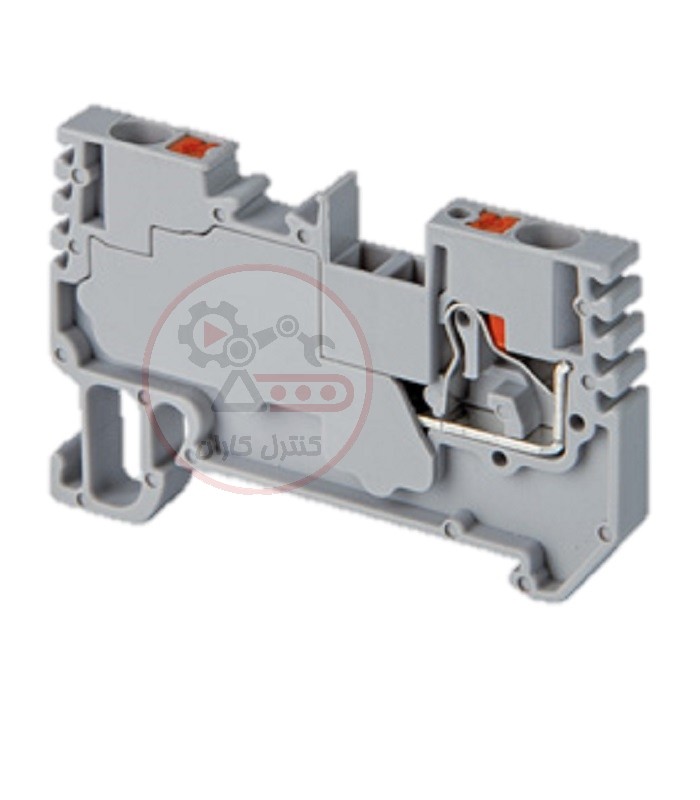

ترمینال فشاری رعد RPIT2.5

ترمینال فشاری رعد مدل RPIT2.5 با رنگ طوسی، قابلیت تحمل جریان 24 آمپر را دارد. سیم قابل اتصال به این ترمینال یک طبقه، سیمی با سطح مقطع 2.5 میلی‌متر مربع می‌باشد. این ترمینال را می‌توان روی ریل 35 میلی‌متری (ریل عمومی در برق صنعتی) نصب کرد.

ویژگی‌های ترمینال فشاری رعد RPIT2.5

از ویژگی‌های ترمینال خوب داشتن پیچ و اتصالات محکم و باکیفیت است. ترمینال RPIT2.5 دارای اتصالاتی با هدایت بالا و مقاوم در برابر لرزش می‌باشد. اتصالات این ترمینال قابلیت نگهداری سیم‌های افشان و سخت و استخوانی را دارد. بدنه این ترمینال از مواد پلی آمید ساخته‌شده است. حداکثر ولتاژ عایق این ترمینال در استاندارد IEC 60947-7-1 برابر 800 ولت و حداکثر ولتاژ لحظه‌ای عبوری از ترمینال، بدون اینکه ترمینال آسیبی ببیند برابر 8000 ولت می‌باشد. سیم قابل اتصال استانداردی که می‌توان به این ترمینال متصل کرد سیمی با سطح مقطع 2.5 میلی مترمربع است. جریان مجاز عبوری از ترمینال 24 آمپر می‌باشد. همچنین می‌توان از قفل ریل (بست انتهایی) مدل EB/3 و EB/1 برای RPIT2.5 استفاده کرد. برای موازی کردن این ترمینال‌ها جهت گرفتن انشعاب بیشتر و یا افزایش جریان دهی می‌توان از جمپر های مدل BS3-2.5 ، BS10-2.5 و BS2-2.5 رعد استفاده کرد. برای شماره‌گذاری ترمینال RPIT2.5 رعد باید از شماره سیم‌های سری NS5 استفاده کرد.

ابعاد ترمینال RPIT2.5 رعد

این ترمینال دارای طول 54 با عرض 5 میلی‌متر و همچنین ارتفاع 35.7 میلی‌متر می‌باشد.

چه نکاتی را در انتخاب ترمینال فشاری باید دقت کرد؟

• متناسب بودن قطر سیم با قطر محل اتصال ترمینال
• تعداد طبقات ترمینال با توجه به فضای موجود
• ابعاد ترمینال با توجه به فضای تابلو
• نحوه اتصال سیم به ترمینال
