اینورتر چیست ؟ انقلابی که مصرف انرژی را دگرگون کرد
نوشته شده در تاریخ3 ماه پیش
حضور اینورترها یکی از تأثیرگذارترین و مهمترین اتفاقات در گرایش الکترونیک قدرت به شمار میرود، زیرا این دستگاهها توانستند به شکلی عمیق بر روی نحوه مصرف انرژی، تولید انرژیهای تجدیدپذیر و مدیریت دقیق موتورهای الکتریکی تأثیر بسزایی بگذارند. در حالی که مردم عادی تنها اینورتر را به واسطه دستگاههای خانگی، به عنوان یک دستگاه کم مصرف میشناسند، نقش آن در صنعت بسیار گسترده، تخصصی و حیاتی است.
اینورتر در هسته خود یک تجهیز الکترونیکی قدرت است که وظیفه اصلی آن تبدیل جریان مستقیم (DC) — که از منابعی مانند باتریها یا پنلهای خورشیدی تأمین میشود — به جریان متناوب (AC) میباشد. فرکانس، ولتاژ و توان تولیدی توسط اینورتر میتوانند به مقادیر دلخواه و متناسب با کارکرد مصرفکننده تنظیم شوند. دلیل نامگذاری آن (به معنی معکوسگر) این است که دقیقاً عمل عکس مبدل متداول برق AC به DC (یکسوکننده یا رکتیفایر) را انجام میدهد.

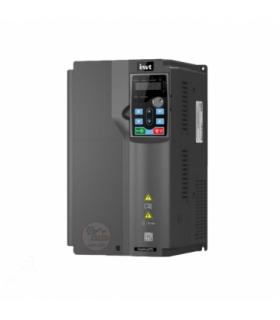

معرفی اینورتر (Inverter)
اینورتر را با درایو (Drive) یا کنترل دور موتور (VFD) اشتباه نگیرید این دو یکی نیستند، این دو دستگاه کاملاً مجزا هستند و اینورتر تنها میتواند بخشی از یک درایو را تشکیل دهد.
درایو فرکانس متغیر (VFD - Variable Frequency Drive)، که با نامهایی چون AC Drive، VSD یا کنترل دور موتور نیز شناخته میشود، یک کنترلکننده موتور الکتریکی است که وظیفه مدیریت کامل سرعت و گشتاور موتور را بر عهده دارد. مهمترین ویژگی درایو، یعنی توانایی تولید فرکانس متغیر، توسط بخش اینورتر صورت میپذیرد.
ساختار داخلی درایو (VFD): سه مرحله کلیدی
درایوهای AC پرطرفدار، از سه قسمت اصلی تشکیل شدهاند که فرآیند تبدیل و کنترل توان را انجام میدهند.
1. رکتیفایر (یکسوکننده - Converter): این بخش برق AC ورودی (برق شهر) را دریافت کرده و به شکل موج DC تبدیل میکند. در مدلهای متداول، این بخش از ۶ عدد دیود تشکیل شده و به اینورترهای ۶ پالسه معروف هستند.
2. باس DC (صافی خازنی - DC Link): موج DC تولیدی توسط رکتیفایر دارای ریپلهای AC است. این بخش که شامل خازنها و فیلترها است، ریپلها را جذب کرده و یک ولتاژ DC تقریباً صاف و پایدار ایجاد میکند. این ولتاژ DC ذخیرهشده آماده است تا در مرحله بعد به شکل موج AC مورد نظر تبدیل شود.
3. بخش اینورتر (Inverter): این قسمت مغز متفکر تبدیل است. با استفاده از مدارات سوئیچینگ فرکانس بالا (مانند IGBT یا MOSFET)، برق DC ذخیرهشده را با استفاده از تکنیک PWM به شکل موجی شبهسینوسی با ولتاژ و فرکانس دلخواه تبدیل مینماید. سرعت گردش موتور (RPM) به طور مستقیم با فرکانس خروجی اینورتر در ارتباط است.
تکنیکهای کلیدزنی پیشرفته: PWM
در اینورترهای مدرن، خروجی بهصورت شکل موج PWM (مدولاسیون پهنای پالس) است. این تکنیک با تغییر زمان روشن/خاموش شدن سریع پالسها، ولتاژ خروجی را تغییر میدهد تا سیگنال آنالوگ متغیر و شکل موجی بسیار نزدیک به سینوسی ایجاد شود.
• فرکانس حامل (Carrier Frequency): فرکانس سوئیچینگ IGBTها است که معمولاً بین ۲ تا ۱۶ کیلوهرتز است.
• هدف: با مقایسه فرکانس مرجع (موج سینوسی) و فرکانس حامل (موج مثلثی)، پهنای پالسها برای ساخت موج AC دلخواه تنظیم میشود.
اهمیت و کاربرد اینورتر در صنایع مختلف
بزرگترین مزیت اینورتر، که منجر به صرفهجویی در توان میشود، حذف شوکها و جریانهای عظیم راهاندازی و امکان کنترل هوشمند موتور است.
غلبه بر جریان راهاندازی (بزرگترین مزیت)
همانطور که میدانیم، موتورهای الکتریکی در هنگام استارت جریانی تقریباً ۸ برابر مقدار نامی خود را از منبع میکشند. این جریان کشی بالا، هزینه برق را افزایش داده و ضربات مکانیکی شدیدی به قطعات وارد میکند.
اینورتر چگونه عمل میکند؟
اینورتر به شکل هوشمند موتور را با استفاده از قابلیت راهاندازی نرم (Soft Start) و با فرکانس بسیار پایین (مثلاً ۱ هرتز) روشن میکند.
• کاهش جریان استارت: به جای کشیدن ۸ برابر جریان نامی، جریان راهاندازی به حداکثر ۰.۲ برابر جریان نامی میرسد. این امر هزینههای برق را به شدت کاهش میدهد و عمر موتور را طولانیتر میکند.
• کنترل بر اساس بار: اینورتر میزان بار وارده به موتور را تشخیص داده و متناسب با همان میزان، جریان و توان مورد نیاز را به موتور صادر میکند. در نتیجه، موتور در بسیاری از مواقع از جریان نامی خود کمتر میکشد.
صرفهجویی انرژی و کارایی ملی
تأثیر اینورتر در کاهش جریانهای راهاندازی در موتورهای توان بالا، به قدری مهم است که میتواند تأثیر ملی بر روی برق مصرفی داشته باشد.
• کاهش مصرف در بارهای متغیر: در کاربردهایی مانند پمپها و فنها (بارهای گشتاور متغیر)، دِبی (جریان) با سرعت موتور متناسب است، اما توان مصرفی با مکعب سرعت تناسب دارد. اگر دور موتور ۵۰٪ کاهش یابد، توان مصرفی تنها ۱۲.۵٪ مقدار اولیه خواهد بود، که به معنای ۸۷.۵٪ صرفهجویی در انرژی است.
• حذف روشهای ناکارآمد: در گذشته، برای کنترل جریان سیال (مانند پمپ آب) از کنترلهای مکانیکی مانند "Throttling Control" یا فشار شکن استفاده میشد. این روشها بسیار ناکارآمد بودند؛ به طوری که برای تأمین تنها ۱۰ کیلووات توان مورد نیاز، باید ۹۲.۵ کیلووات توان تولید میشد. درایو با جایگزینی این روش، مصرف توان را به ۴۳.۷ کیلووات کاهش میدهد که نشاندهنده ۵۲.۷۵٪ صرفهجویی است.
مزایای کلیدی اینورترها
1. افزایش طول عمر تجهیزات: کاهش جریانهای راهاندازی و جلوگیری از ضربههای مکانیکی، عمر مفید موتور و قطعات مکانیکی متصل (مانند گیربکسها، تسمهها) را طولانیتر میکند.
2. حفاظت جامع موتور: درایوها از موتور در برابر خطاهایی مانند اضافه بار، افزایش ولتاژ ناگهانی و افت ولتاژ محافظت میکنند.
3. انعطافپذیری عملیاتی: امکان تغییر جهت حرکت موتور بدون نیاز به کنتاکتورهای اضافی و همچنین امکان ایجاد سرعت بیشتر از سرعت نامی موتور وجود دارد.
4. جبرانکننده ضریب توان: اینورترها در درون خود دارای بانک خازنی هستند که بار راکتیو موتورهای القایی را جبران میکنند و در نتیجه موتور فقط بار اکتیو را از شبکه میکشد. این کار، مصرفکننده را از جریمههای اداره برق (به دلیل ضریب توان پایین) معاف میسازد.
انواع اینورتر و روشهای کنترل تخصصی موتور
برای کنترل موتورها با دقت و کارایی بالا، سه مد کنترلی اصلی در درایوهای فرکانس متغیر استفاده میشود:
۱. کنترل ولتاژ/فرکانس (V/F Control)
• سادهترین روش: این روش، سادهترین و اقتصادیترین راه کنترل الکتروموتور است و همه درایوها از آن پشتیبانی میکنند.
• مکانیزم: بر اساس حفظ نسبت ولتاژ به فرکانس (V/F) کار میکند تا شار مغناطیسی ثابتی جهت تامین گشتاور موتور ایجاد شود.
• محدودیت: در این روش کنترل مستقیمی بر گشتاور وجود ندارد و دقت تنظیم سرعت معمولاً پایین (۲ تا ۳ درصد فرکانس نامی) است. همچنین در فرکانسهای پایین (زیر ۵ هرتز) گشتاور مناسبی برای بار تامین نمیشود.
• کاربرد ایدهآل: بهترین گزینه برای کنترل بارهایی با گشتاور متغیر مانند پمپها و فنها.
۲. کنترل برداری حلقه باز (SVC - Sensorless Vector Control)
• پیشرفتهتر و دقیقتر: این روش، شار و گشتاور موتور را مستقیماً کنترل میکند. اینورتر با اندازهگیری جریان ورودی (با استفاده از ترانسهای جریان داخلی)، گشتاور و شار مورد نیاز موتور را "حدس زده" و ولتاژ اعمالی را تنظیم میکند.
• گشتاور قوی: امکان تولید ۲۰۰ درصد گشتاور نامی در فرکانسهای بسیار پایین (مانند ۰.۳ هرتز) را فراهم میکند.
• دقت بالا: دقت تنظیم سرعت بالاتر از V/F است.
• نیاز به تنظیم خودکار (Auto-Tuning): برای عملکرد بهینه، درایو باید پارامترهای موتور (مانند مقاومت روتور و استاتور) را با انجام اتو-تیونینگ به دست آورد.
• کاربرد: مناسب برای کاربریهای سنگین با گشتاور راهاندازی بالا که به حرکت پیوسته و بدون لرزش نیاز دارند.
۳. کنترل برداری حلقه بسته (CVC - Close Loop Vector Control)
• بالاترین دقت: این پیشرفتهترین مد کنترلی است که با استفاده از سنسور فیزیکی خارجی مانند انکودر نصبشده در پشت موتور، فیدبک دقیقی از موقعیت و سرعت شفت موتور در دسترس قرار میدهد.
• قابلیت SERVO ON: میتواند تا ۲۰۰ درصد گشتاور نامی را در سرعت صفر نگه دارد (قفل شفت).
• کاربرد: ضروری در کاربردهای حساس مانند جرثقیلها، آسانسورها، بالابرها و سیستمهایی که نیاز به سنکرونسازی چند موتور با دقت بالا یا کنترل کشش (Tension Control) دارند.
دستهبندی اینورترها بر اساس منبع و شکل موج
دستهبندی
|
توضیحات
|
منبع تغذیه
|
VSI (منبع ولتاژ): تمرکز بر تثبیت ولتاژ خروجی و شکل موج آن. CSI (منبع جریان): تمرکز بر تثبیت کیفیت جریان. ZSI (منبع امپدانسی).
|
تعداد سطوح
|
هرچه تعداد سطوح یک مبدل (مثلاً ۵ سطحی یا ۳۱ سطحی) افزایش یابد، هارمونیک آن کاهش یافته و شکل موج خروجی به سینوسی میل میکند، اما پیچیدگی و قیمت افزایش مییابد.
|
شکل موج خروجی
|
موج مربعی: سادهترین و ارزانترین، کمترین کاربرد در تجهیزات مدرن. شبه سینوسی (MSW): خروجی بین مربعی و سینوسی، مناسب برای بارهای مقاومتی ساده. سینوسی خالص (PSW): خروجی بسیار مشابه برق شهری، ضروری برای تجهیزات حساس مانند کولر گازی، یخچال، لپتاپ و تجهیزات پزشکی.
|
اینورتر در تولید برق و خودروهای هوشمند
نقش اینورتر فراتر از کنترل موتور در کارخانهها است و در دو حوزه کلیدی دیگر نقشی مهم و اساسی دارد:
انرژیهای تجدیدپذیر: تولید AC از طبیعت
1. سیستمهای خورشیدی (PV): پنلهای خورشیدی برق DC تولید میکنند. از آنجایی که اکثر منازل و شبکههای برق از AC استفاده میکنند، اینورترها این DC را به AC شهری با فرکانس ۵۰ یا ۶۰ هرتز تبدیل میکنند. بدون اینورتر، استفاده از پنلهای خورشیدی برای تأمین برق AC شهری عملاً ممکن نیست.
2. توربینهای بادی: برق AC تولیدی در توربینهای بادی دارای فرکانس متغیر و ناکارآمدی است. در این سیستمها، ابتدا AC به DC و سپس با بهرهگیری از اینورتر، برق DC به برق AC با فرکانس ثابت (۵۰ یا ۶۰ هرتز) تبدیل میگردد.
3. پاور اینورترهای قابل حمل: اینورترهای کوچکتر که برق ۱۲ یا ۲۴ ولت DC باتری خودرو یا پنل خورشیدی را به ۲۲۰ ولت AC تبدیل میکنند و برای شارژ لپتاپ یا روشن کردن ابزارهای قابل حمل استفاده میشوند.
سیستمهای برق اضطراری و حمل و نقل
• UPS (منابع تغذیه بدون وقفه): در این سیستمها از اینورتر برای تبدیل برق DC ذخیرهشده در باتریها به برق AC استفاده میشود تا در زمان قطع برق اصلی، تجهیزات حیاتی (مانند سرورها، تجهیزات پزشکی) بدون وقفه روشن بمانند.
• خودروهای برقی (EV): اینورترها در خودروهای الکتریکی برای کنترل قدرت کشش موتور و بهبود کارایی استفاده میشوند. در سیستمهای ترمز احیاکننده، اینورتر همچنین انرژی تولید شده توسط موتور (که در آن لحظه ژنراتور است) را به باتریها برمیگرداند.
چالشهای فنی و نکات انتخاب و خرید
اگرچه مزایای اینورترها بسیار زیاد است، اما در نصب و انتخاب آنها باید به چالشهای فنی و ملاحظات مهمی توجه کرد تا از عملکرد بهینه اطمینان حاصل شود.
معایب و ملاحظات فنی
1. هارمونیکهای تولیدی (THD): به دلیل سوئیچزنی با فرکانس بالا (ماهیت الکترونیک قدرت)، اینورترها هارمونیکهایی به شبکه تزریق میکنند که میتوانند سبب خراب شدن موج سینوسی تولید شده و در نهایت به دستگاههای تغذیهشده آسیب برسانند یا ضریب توان را کاهش دهند.
◦ راهکار: استفاده از فیلترگذاری (مانند فیلترهای LC) یکی از روشهای مؤثر در حذف هارمونیکها است. هرچه مرتبه هارمونیک بالاتر باشد، حذف آن آسانتر است.
2. هزینه اولیه: قیمت اولیه اینورترها نسبت به دستگاههای دور ثابت بالاتر است، اما این هزینه معمولاً در بلندمدت با صرفهجویی انرژی جبران میشود.
3. نیاز به تهویه: اینورترها گرما تولید میکنند و باید در محیطی با تهویه مناسب (با حفظ فاصله ۱۰ تا ۲۰ سانتیمتر از اطراف) نصب شوند. در ارتفاعات بالاتر از ۱۰۰۰ متر، ممکن است نیاز به کاهش بار (Derating) داشته باشند.
راهنمای تخصصی انتخاب درایو (VFD)
انتخاب اینورتر مناسب باید بر اساس عوامل مهندسی دقیق و نه صرفاً قیمت انجام شود:
1. توان و جریان نامی (FLA): مهمترین و قابل اطمینانترین روش برای انتخاب، در نظر گرفتن جریان مصرفی ماکزیمم (FLA) موتور است. اینورتر باید با جریانی کمی بالاتر از FLA موتور انتخاب شود. معمولاً بهتر است توان اینورتر یک رنج بالاتر از توان موتور باشد.
2. ولتاژ ورودی و خروجی:
◦ اینورترهای صنعتی خروجی سهفاز دارند.
◦ برای توانهای بالای ۳ اسب بخار (حدود ۲.۲ کیلووات)، معمولاً فقط از ورودی سهفاز استفاده میگردد.
◦ اینورتر تک به سه فاز: این مدل میتواند برق تک فاز ۲۲۰ ولت ورودی را به سه فاز ۲۲۰ ولت خروجی تبدیل کند و موتورهای سهفاز (تا توان حدود ۱۱ کیلووات در برخی مدلها) را راهاندازی کند. در این حالت، موتور سهفاز حتماً باید قابلیت سربندی به صورت مثلث ۲۲۰ ولت را داشته باشد تا با ماکزیمم توان کار کند.
3. نوع بار و کاربری: برای کاربردهای گشتاور متغیر (پمپ/فن) از V/F و برای بارهای سنگین یا دقت بالا (جرثقیل/آسانسور) از کنترل برداری استفاده شود.
4. تجهیزات جانبی (ملزومات استاندارد):
◦ چوکها (راکتورها): چوکهای ورودی (AC یا DC) هارمونیکها را کاهش میدهند و چوکهای خروجی دمای موتور و نویز را کاهش داده و در مسافتهای طولانی کابل (بیشتر از ۳۰ متر) از موتور محافظت میکنند.
◦ مقاومت ترمز (Braking Resistor): برای جذب انرژی الکتریکی برگشتی از موتور در زمان ترمز دینامیکی (توقف سریع یا کاهش سرعت) استفاده میشوند و در کاربردهایی مانند تاور کرین و پله برقی ضروری هستند.
تاریخچه اینورتر و چشمانداز بازار
• پیش از الکترونیک قدرت: در ابتدا، اینورترها دستگاههای کاملاً مکانیکی و ماشینی بودند (مانند موتور-ژنراتورها). نخستین اینورتر تجاری که به آن "پرنده آبی" گفته میشد، یک موتور ژنراتور بود که در طول جنگ جهانی دوم استفاده میشد.
• پیدایش نام علمی: David Prince احتمالاً نخستین کسی است که در سال ۱۹۲۵ (۱۳۰۴ ه.ش) واژه علمی "The Inverter" را مطرح کرد و آن را دستگاهی نامید که دقیقاً عکس رکتیفایر عمل میکرد.
• ظهور حالت جامد: در سالهای ۱۹۵۰ تا ۱۹۶۰، با ظهور ترانزیستورهای جامد، شرکتهایی مانند Tripp Lite توانستند نخستین اینورتر الکترونیک قدرت را تجاریسازی کنند، هرچند خروجی اولیه آنها تنها موج مربعی بود.
آینده و بازار جهانی
حجم بازار اینورتر در جهان به دلیل استقبال بیشتر دولتها و مردم از انرژیهای تجدیدپذیر و رشد سریع خودروهای برقی (که سهم اینورتر در بازارشان قبل از سال ۲۰۱۳ تقریباً صفر بود)، روز به روز در حال افزایش است. بازیگران اصلی بازار جهانی شرکتهایی از چین و ژاپن هستند (مانند یاسکاوا، دلتا، LS) که دانش فنی سطح بالا و نیروی کار ارزان را ترکیب کردهاند.
درایو، مدیریت هوشمندانه توان
در یک جمعبندی جامع، اینورتر یک مبدل DC به AC است که به عنوان جزء حیاتی درایو فرکانس متغیر (VFD) عمل میکند. این دستگاه نه تنها در تولید انرژیهای پاک (خورشیدی و بادی) نقش کلیدی دارد، بلکه در مصرف انرژیهای صنعتی با کنترل دقیق دور موتور و حذف جریانهای بالای راهاندازی، موجب صرفهجویی چشمگیر در توان و افزایش حیرتانگیز عمر تجهیزات مکانیکی و موتور میشود. اینورترها با فراهم آوردن بالاترین سطح کنترلپذیری و انعطافپذیری (V/F، SVC، CVC)، به یکی از ضروریترین اجزای سیستمهای اتوماسیون صنعتی و مدیریت هوشمند انرژی تبدیل شدهاند.
